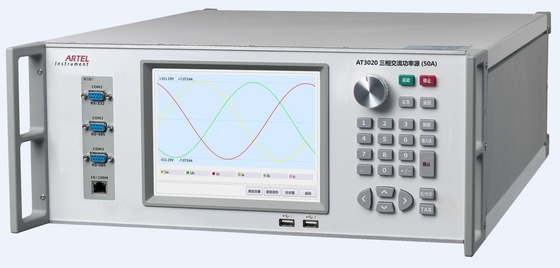

Misurazione della potenza a 8 pollici del touch screen di colore con il PC/radio

Misurazione della potenza a 8 pollici del touch screen di colore con il PC/radio

Funzione principale:

Usato per varie prove del metro analogico e digitale e dell'amperometro di tensione CA, Scelga/trifase

il misuratore di potenza attivo e reattivo, metro di angolo di fase, sceglie/metro trifase di fattore di potenza, frequeny

il metro ed il metro sincrono, scelgono/attivo trifase e misuratore di potenza reattivo; Produca le seconde armoniche di ~63rd;

Profilo:

AT3020 è adatto a dipartimenti di misura del centro di ricerca, società di griglia di potere e

ferrovia, istituzione nazionale di misura a tutti i livelli e la prova, la produzione e l'ispezione del metro

produttore.

Caratteristiche principali:

1. La progettazione modulare, la forte abilità anti-interferenza, AT3020 può essere usata per la prova di interferenza di elettricità statica
2. elettricità, contabilità elettromagnetica ecc.
3. Alta stabilità, distorsione di forma d'onda bassa;
4. il touch screen a 8 pollici di colore, collega amichevole, facile da operare.
5. Fornito dell'interfaccia di RS232, di Ethernet e di WiFi, AT3020 può qualsiasi operazione autonoma di sostegno,
6. Controllo del PC o controllo terminale senza fili pratico.
7. Comunichi con il metro collaudato con RS485;
8. Personalizzi la Automatico-calibratura ed il sistema di ispezione dei metri;
9. L'autoprotezione, allarmante e visualizzante la posizione di sovraccarico per attrezzatura ha prodotto il sovraccarico, cortocircuito di tensione, a circuito aperto corrente;
10. A distanza aggiornando online, raggiunga facilmente l'aggiornamento di software;
11. Sostenga la calibratura da userself.

Tipo:

Alimentazione trifase di CA di AT3020C (50A), classe 0,05

Alimentazione trifase di CA di AT3020B (50A), classe 0,1

Caratteristica tecnica

Uscita di tensione CA

Gamma: 100V, 220V, 380V, 660V;

Gamma di adeguamento: (0~120) %RG; RG si riferirà alla gamma, similmente in futuro;

Regoli la risoluzione: 0.01%RG, 0.1%RG, 1%RG, o 10% RG;

Stabilità: 0.005%/1min (classe 0,05), 0.01%/1min (classe 0,1)

Distorsione: ≤0.1% (carico non capacitivo);

Carico dell'uscita massima: 25V /phase (carico di resistenza);

Accuratezza di misura: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Uscita corrente di CA:

Gamma: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A;

Regolazione della gamma: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Regolazione della risoluzione: 0.01%RG, 0.1%RG, 1%RG, o 10% RG;

Stabilità: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Distorsione: ≤0.2% (carico non capacitivo);

Carico dell'uscita massima: 50VA (gamma 50A)

Accuratezza di misura: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Output di forza motrice

Stabilità dell'output di forza motrice: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Accuratezza attiva/reattiva di misurazione della potenza: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Uscita di fase

Uscita che regola gamma: 0°~360°;

Uscita che regola risoluzione: 10°, 1°, 0.1°, o 0.01°;

Risoluzione: 0.01°;

Fattore di potenza prodotto:

Regolazione della gamma: -1 ~ 0 ~ +1;

Risoluzione di misurazione: 0,0001;

Accuratezza di misura: 0,0005

Uscita di frequenza

Regolazione della gamma: 40Hz ~70Hz;

Uscita che regola risoluzione: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz;

Risoluzione: 0.001Hz;

Accuratezza: 0,001 hertz.

Regolazione armonica

Ordine armonico: secondo ~63rd

Ampiezza armonica: 0~40%

Angolo armonico: 0°~359.99°

Errore stabilito dell'armonica: secondo ~31st: ≤±0.1%, trentaduesimo ~63rd: ≤±0.2%;

Misura di errori di energia:

Limite di base di errore di energia attiva:

±0.05%RD (tensione 15V~660V, 0.02A~60A corrente, PF≥0.5);

±0.1%RD (tensione 15V~660V, 0.01A~0.02A corrente, PF=1);

Limite di base di errore di energia reattiva:

±0.1%RD (tensione 15V~660V, 0.02A~60A corrente, PF≥0.5);

±0.2%RD (tensione 15V~660V, 0.01A~0.02A corrente, PF=1);

Altri parametri:

Alimentazione elettrica: 90-265VAC/DC

Frequenza industriale: 50Hz~60Hz

Consumo di energia: 50VA~1000VA

Stato dell'ambiente: 20℃~30℃, umidità: RH≤85%

Ambiente di stoccaggio: -20℃~50℃

Dimensione: 600mm (L)× 440mm (W)× 176mm (H)

Peso: 28kg
