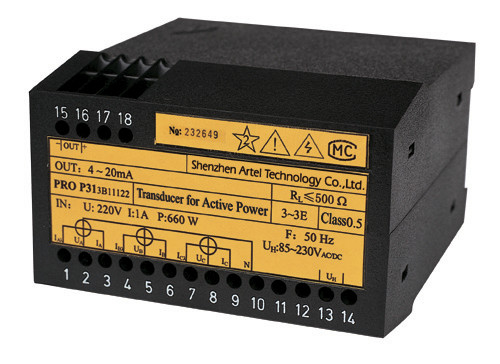

1. Descrizione di prodotto

Pro trasduttori di serie per le quantità elettriche, dispositivi fondamentali per automazione di processi. Tutti gli nostri strumenti compiono i requisiti importanti ed i regolamenti riguardo alla compatibilità elettromagnetica ed all'isolamento sicuro (norma IEC688-1992 e norma di GB/T 13850-1998). I dispositivi sono stati messi a punto, fabbricato stati e sperimentati conformemente al sistema l'iso 9001 di assicurazione di qualità.

2. Caratteristica tecnica

Accuratezza: Class0.2, 0,5

Rifornimento di forza ausiliaria: 85V~265VDC/AC 24V~80VDC/AC

Stabilità: Tasso annuale ≤±0.2% del cambiamento

Capacità di sovraccarico introdotta:

Capacità di sovraccarico continua ≤1.5X

Tensione transitoria Limit≤3X Limit≤30X corrente di capacità di sovraccarico

Uscita:

Uscita costante di tensione, resistenza del carico    Rext≥250Ω

Uscita corrente costante, resistenza del carico    Rext≤500Ω

Wave alternante: ≤18mV (Picco-picco)

Tempo di reazione: ≤300ms

Tensione colpente: ≤2.5kV

Temperatura di funzionamento: -10℃~+55℃

Temperatura di stoccaggio: -40℃~+85℃

Umidità relativa della media annuale: ≤90%RH

Installazione: Ferrovia di BACCANO 35mm

Dimensione: 105mm×69mm×112mm

Periodo di garanzia: 2 anni

3. dati tecnici

Tensione in ingresso: 100V, 200V

Portata di misurazione: 45-20-55Hz, 48-50-52Hz, 49-50-51Hz, 55-60-65Hz, 58-60-62Hz, 59-60-61Hz,

360-400-440Hz, 384-400-416Hz, 392-400-408Hz

Uscita: 0-±1V/±5V/±10V, 0-±1mA/±10mA/±20mA, 4-20mA, 4-12-20mA

4. collegamenti
