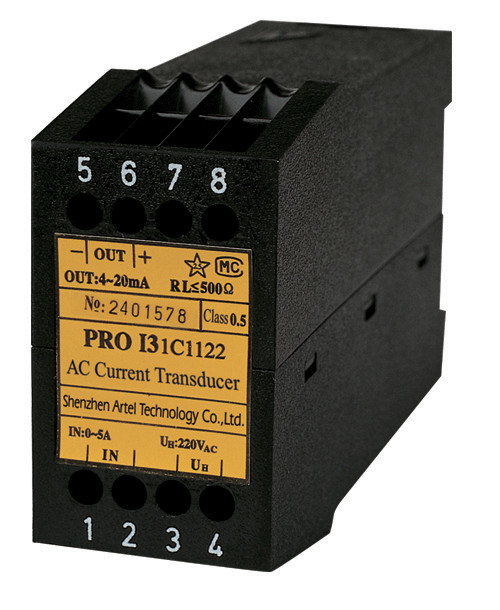

Trasduttore elettrico di tensione CA

Trasduttore elettrico di tensione CA, GB/T 13850-1998

1. Descrizione di prodotto

Pro trasduttori di serie per le quantità elettriche, dispositivi fondamentali per automazione di processi. Tutti gli nostri strumenti compiono i requisiti importanti ed i regolamenti riguardo alla compatibilità elettromagnetica ed all'isolamento sicuro (norma IEC688-1992 e norma di GB/T 13850-1998). I dispositivi sono stati messi a punto, fabbricato stati e sperimentati conformemente al sistema l'iso 9001 di assicurazione di qualità.

2. Caratteristica tecnica

Accuratezza: Class0.2, 0,5

Rifornimento di forza ausiliaria: 85V~265VDC/AC 24V~80VDC/AC

Stabilità: Tasso annuale ≤±0.2% del cambiamento

Capacità di sovraccarico dell'input:

Capacità di sovraccarico continua ≤1.5 X

Tensione transitoria Limit≤3X Limit≤30X corrente di capacità di sovraccarico

Uscita:

Uscita costante di tensione, resistenza Rext≥250Ω del carico

Uscita corrente costante, resistenza Rext≤500Ω del carico

Wave alternante: ≤18mV (Picco-Picco)

Tempo di reazione: ≤300ms

Tensione notevole: ≤2.5kV

Temperatura di funzionamento: -10℃~+55℃

Temperatura di stoccaggio: -40℃~+85℃

Umidità relativa della media dell'annuale: ≤90%RH

Installazione: Ferrovia di BACCANO 35mm

Dimensione: 35mm×69mm×110mm

Periodo di garanzia: 2 anni

3. Dati tecnici

Input: 0~100V/0~120V/0~220V/0~380V/0~500V/0~600V

Uscita: 4~20mA, 4~20mA (a due fili), 0~20mA, 0~10mA, 0~1mA, 0~5V, 0~10V, 0-1V

4. Cablaggio

Schema elettrico PRO U31

“FUORI„ prodotto nella corrispondenza

“„ Nelle variabili della corrente di ingresso

Rifornimento di forza ausiliaria “di UH„

Nota: il trasduttore a due fili può selezionare appena il rifornimento di forza ausiliaria 24VDC ed il segnale in uscita 4-20mA.

PRO schema elettrico di U32 2in1

UA, UC: Variabili di tensione in ingresso

UH: Rifornimento di forza ausiliaria

OA+, OC+: Anodo di uscita nella corrispondenza al uA, UC

OA, OC: Catodo di uscita nella corrispondenza al uA, UC

PRO schema elettrico di U33 3in1

UA, UB, UC: Variabili di tensione in ingresso

UH: Rifornimento di forza ausiliaria

OA, OB', OC: Uscita nella corrispondenza al uA, UB, UC

COM: Terminale comune
