Metri di pannello di Digital dell'allarme del relè, misuratore di potenza multifunzionale

1. Profilo

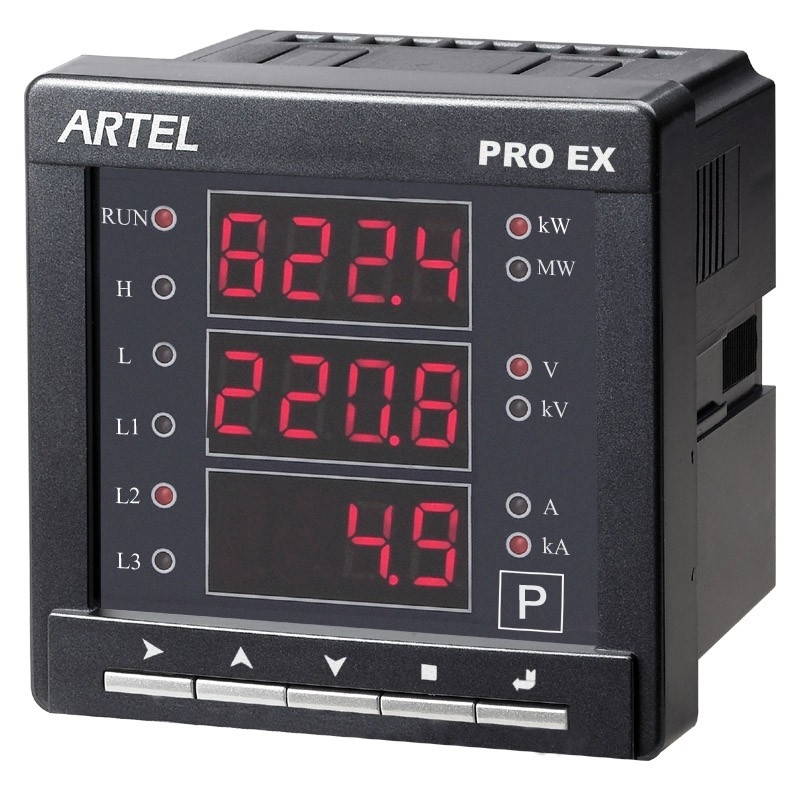

Il PRO EX metro di pannello digitale è uno strumento intelligente che ha integrato con progettazione modulare di visualizzatore digitale, l'uscita analogica, RS485, sopra l'annotazione dell'allarme di limite e l'uscita del relè. Lo strumento soddisfa la norma di GB/T, di GB/T13978-2008 13850-1998, la norma GB/T 17626.5-2008, IEC1010 e EN61010.

2. Dati tecnici

Collegamento: 3P3W, 3P4W

Tensione in ingresso: 57.7~600VAC

Corrente di ingresso: 0~5A

Portata della pinta: 0.1~6500

Portata di CT: 0.1~6500

Frequenza: 50/60Hz

Gamma dell'esposizione: 0~9999Mvar

3. Schema elettrico

Fig.6 PRO EX P53/Q53/S52 3P4W

Nota: Quando è 3P3W, la linea N non può essere collegata. Il terminale 7# (n) è messo in cortocircuito con il terminale 9#

(L2) e

La corrente di fase di B (I2) può essere collegata oppure no.

4. Altri parametri:

Temperatura di operazione: -10℃~55℃

Umidità di operazione: ≤ 95% (senza condensazione)

Temperatura di stoccaggio: -40℃~85℃;

Umidità di stoccaggio: ≤ 95%

Dimensione dimensionale: EX53: 96*96*76mm

Installazione: Montaggio di pannello.

Dimensione dell'installazione EX53: 91*91mm
