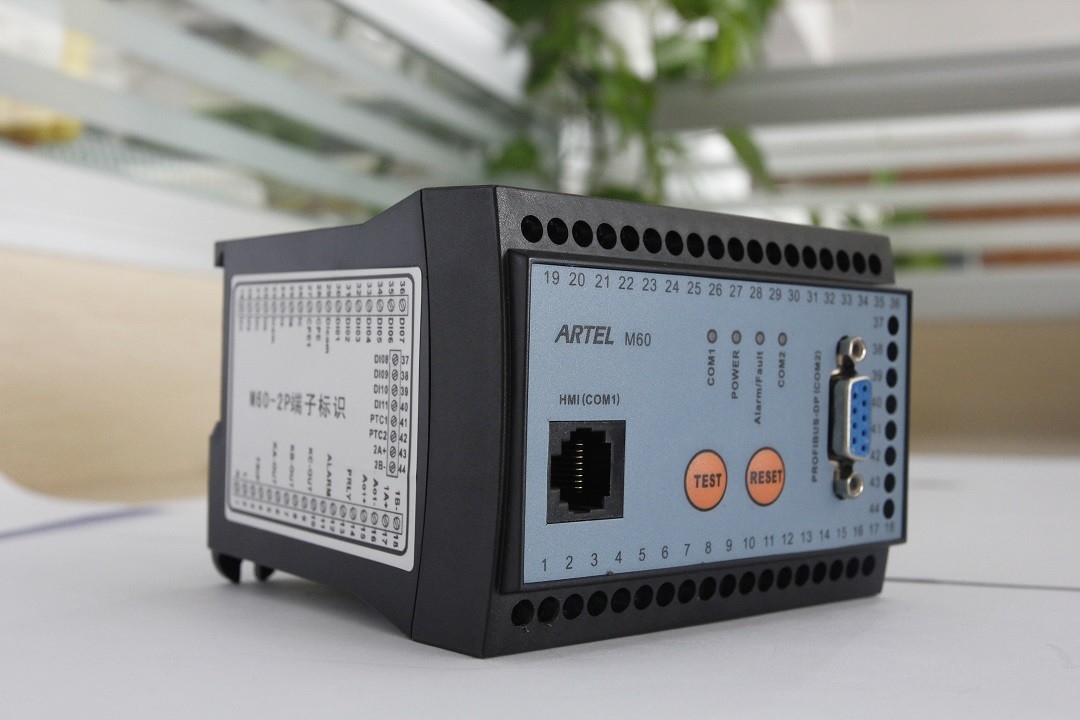

regolatore del circuito di protezione del motore di 380VAC 50Hz con ispezione automatica
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Evidenziare: | relè di protezione di sovraccarico,circuito di protezione del motore |
||
|---|---|---|---|
regolatore del circuito di protezione del motore di 380VAC 50Hz con ispezione automatica
Profilo
Il regolatore della protezione M60 è destinato per fornire le protezioni ed i comandi completi del motore asincrono a bassa tensione e del motore aumentante della sicurezza valutati sotto 800A, 50Hz, 380VAC. M60 misura i parametri elettrici dei motori, fa funzionare e controlla i motori e fornito della funzione della gestione record della storia e di comunicazione a distanza.
Cartella dei prodotti M60: M60-1S e M60-3S standard, M60-2M popolare e M60-2P integrato. Con differenti infrastruttura, installazione e funzioni, questi quattro tipi di regolatori del protettore possono soddisfare le richieste differenti dei clienti nell'area a bassa tensione della protezione.
Caratteristiche
Varietà di cartella del prodotto per essere adatti ai bisogni dei clienti
La funzione della registrazione per registrare i dati istantanei prima e dopo gli errori per analisi dei guasti purpose
La protezione flessibile funziona configurazione per assicurare la produzione sicura e continua
Ispezione automatica dell'hardware e del software per aumentare la stabilità e l'affidabilità
Operazione a distanza o locale sui parametri messa a punto, sull'inizio del motore, sulla fermata e sulla risistemazione
Rilevazione sullo stato di inizio del motore automaticamente per evitare disfunzione
Configurato con il grande pannello LCD per l'operazione in loco (facoltativa)
Caratteristica tecnica di M60-2P
Input (M60-2P)
Corrente di ingresso: 1A, 6.3A, 25A, 100A, 250A, 500A, 800A
Tensione in ingresso: 380VAC/50Hz
Segnale numerico a distanza introdotto: 11 canale (contatto a secco)
Uscita (M60-2P)
RS-485 prodotto: 2 canali
Uscita analogica: 2 canali (4-20mA o 0-5V)
Relè prodotto: 6 canali (contatto a secco)
Capacità di contatto del relè dell'uscita di controllo: 10A/250VAC
Capacità di contatto del relè dell'uscita dell'allarme: 5A/250VAC
Annotazione di misura (M60-2P)
Accuratezza: U, I, classe 0,5 di F
Accuratezza: cosΦ, P, classe 1 di Q
Accuratezza: Classe 2 del PE
Tempo di funzionamento accumulato sull'annotazione (massimo): 65535 ore
Dimensione & peso: (M60-2P)
Installazione (M60-2P): ferrovia di baccano di 35mm, con 4 bulloni M4 da sostenere
Installazione (CT): con 4 bulloni M4 da sostenere
Dimensione dimensionale (M60-2P): 82mmX100mmX106mm
Dimensione di funzionamento del pannello: 76mmX61mmX28mm
Peso: 450g (ad esclusione del CT)
Nota: La dimensione ed il peso del CT è decisa dalla corrente di ingresso.
Funzione di nuovo inizio dopo fluttuazione di tensione (M60-2P)
Fluttuazione di tensione concedendo tempo: 0.1-25.5S
Tempo di ritardo di nuovo inizio: 0.1-25.5S
Punto di adeguamento di tempo: 0.1S
Portata a voltaggio inferiore di messa a punto: 80%-89%Ue
Ambiente:
Rifornimento di forza ausiliaria: 85~265VAC/DC
Consumo di energia totale: <8VA (M60-2P)
Temperatura di operazione: -20℃ ~ +60℃
Temperatura di stoccaggio: -40℃ ~ +85℃
Umidità di operazione: <90%RH
Umidità di stoccaggio: <95%RH
Funzione di protezione:
|
Funzione |
Stato |
Oggetto |
Contenuto |
M60-1S |
M60-2S |
M60-2M |
M60-2P |
|
Fuori orario inizio protezione |
Programmabile |
Tempo startup conceduto |
0-80s |
Sì |
Sì |
Sì |
Sì |
|
Metodo di protezione |
2 |
||||||
|
Cortocircuito protezione |
Programmabile |
Campo di regolazione dell'errore |
4-12le |
Sì |
Sì |
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-0.5s |
||||||
|
Metodo di protezione |
0, 2 |
||||||
|
Rotore bloccato protezione |
Programmabile |
Campo di regolazione dell'errore |
200-950%le |
Sì |
Sì |
Sì |
Sì |
|
Campo di regolazione d'avvertimento |
150-255%le |
||||||
|
Tempo di ritardo di esecuzione |
0.1-25.5s |
||||||
|
Metodo di protezione |
0, 1, 2, 4 |
||||||
|
Underload protezione |
Programmabile |
Campo di regolazione |
20-95%le |
Sì |
Sì |
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-60s |
||||||
|
Metodo di protezione |
0, 1, 2, 3 |
||||||
|
Sovraccarico protezione |
Programmabile |
Campo di regolazione |
105-150%le |
Sì |
Sì |
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-250s |
||||||
|
Metodo di protezione |
0, 1, 2, 3, 4 |
||||||
|
Termale vicino sovraccarico |
Imperativo |
Campo di regolazione |
1-105%θb |
Sì |
Sì |
Sì |
Sì |
|
Metodo di protezione |
4 |
||||||
|
protezione di tempo del tE (Motore aumentato di Safty) |
Programmabile |
tempo del tE |
1.0-15s |
Sì |
Sì |
Sì |
Sì |
|
Metodo di protezione |
4 |
||||||
|
Protezione di squilibrio (guasto di fase) |
Programmabile |
Campo di regolazione |
10%-60% |
Sì |
Sì |
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-30s |
||||||
|
Metodo di protezione |
0, 2, 4 |
||||||
|
Sopra potere protezione |
Programmabile |
Campo di regolazione |
101-120%Pe |
|
|
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-200s |
||||||
|
Metodo di protezione |
0, 1, 2, 3 |
||||||
|
Nell'ambito di potere protezione |
Programmabile |
Campo di regolazione |
30-80%Pe |
|
|
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-200s |
||||||
|
Metodo di protezione |
0, 1, 2, 3 |
||||||
|
Sopra potere protezione di fattore |
Programmabile |
Campo di regolazione |
0.01-1.00 |
|
|
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-25.5s |
||||||
|
Metodo di protezione |
0, 1, 2, 3 |
||||||
|
Nell'ambito di potere protezione di fattore |
Programmabile |
Campo di regolazione |
0.01-1.00 |
|
|
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-25.5s |
||||||
|
Metodo di protezione |
0, 1, 2, 3 |
||||||
|
Inversione di fase protezione |
Porgrammable |
Tempo di ritardo di esecuzione |
0.1-25.5s |
|
|
Sì |
Sì |
|
Metodo di protezione |
0, 2 |
||||||
|
Sotto tensione protezione |
Programmabile |
Campo di regolazione |
45-95%Ue |
|
|
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-200s |
||||||
|
Metodo di protezione |
0, 1, 2, 3 |
||||||
|
Sopra tensione protezione |
Programmabile |
Campo di regolazione |
101-120%Ue |
|
|
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-200s |
||||||
|
Metodo di protezione |
0, 1, 2, 3 |
||||||
|
Corrente di perdita protezione |
Programmabile |
Campo di regolazione |
10-500mA |
|
|
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-5s |
||||||
|
Metodo di protezione |
0, 1, 2 |
||||||
|
Surriscaldamento protezione |
Programmabile |
Tempo di ritardo di esecuzione |
0.5s |
|
|
|
Sì |
|
Metodo di protezione |
0, 2 |
||||||
|
Interruttore di sicurezza protezione |
Programmabile |
Tempo di ritardo di esecuzione |
0.1-60s |
Sì |
Sì |
Sì |
Sì |
|
Metodo di protezione |
2 |
||||||
|
Collegamento a protction a terra |
Programmabile |
Campo di regolazione |
10-100%Ie |
Sì |
Sì |
Sì |
Sì |
|
Tempo di ritardo di esecuzione |
0.1-5s |
||||||
|
Metodo di protezione |
0, 2 |
|
|
M60-1S |
M60-3S |
M60-2M |
M60-2P |
|
Funzione di controllo |
||||
|
Diriga l'inizio |
|
|
|
|
|
Inversione dell'inizio |
|
|
|
|
|
Y-△Start |
|
|
|
|
|
Inizio a voltaggio inferiore |
|
|
|
|
|
Motori di nuovo inizio causati da fluttuazione di tensione |
|
|
|
|
|
Uscita dell'errore di emergenza |
|
|
|
|
|
Locale/comando a distanza dell'inizio, fermata |
|
|
|
|
|
Funzione di misura |
||||
|
Corrente di funzionamento |
|
|
|
|
|
Rapporto corrente squilibrato |
|
|
|
|
|
Tensione, frequenza, potere, fattore di potenza, corrente di perdita |
|
|
 |
|
|
No delle esecuzioni del contatto |
|
|
|
|
|
Stato dei contatti |
|
|
|
|
|
Funzione record |
||||
|
Il più tardi annotazione avvio/arresto 10 |
|
|
Orologio |
Orologio |
|
Il più tardi un'annotazione di 10 allarmi |
Nessun orologio |
Nessun orologio |
Orologio |
Orologio |
|
Il più tardi un'annotazione di 10 viaggi |
Nessun orologio |
Nessun orologio |
Orologio |
Orologio |
|
Il più tardi 10 record di nuovo inizio causati da fluttuazione di tensione |
|
|
Orologio |
Orologio |
|
Annotazioni massime e minime di parametri nell'esecuzione di protezione |
|
|
|
|
|
Tempo di funzionamento accumulato del motore |
|
|
|
|
|
Funzione di comunicazione |
||||
|
COM RS-485. Porto |
|
|
|
|
|
Protocollo di Modbus |
|
|
|
|
|
Protocollo di Profibus |
|
|
|
|
Nota:
M60-3S esegue la stessa funzione come M60-1S, salvo che M60-3S ha accessorio CT, M60-1S ha esterno
CT con input 5A.
