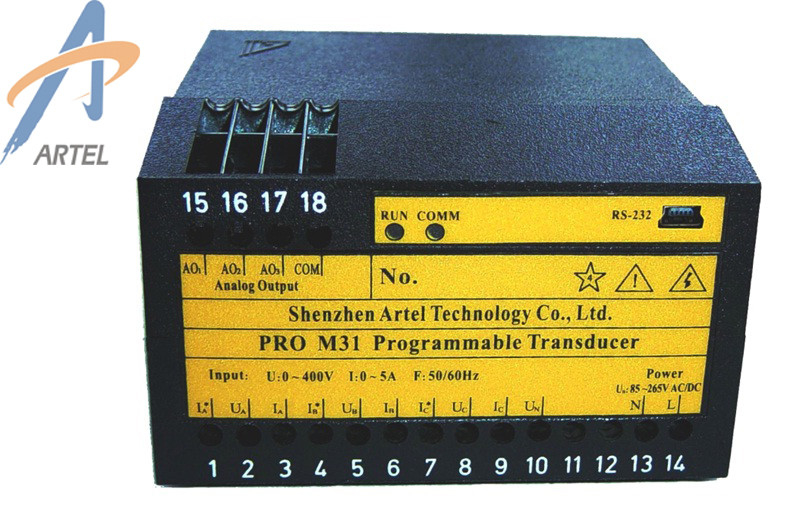

trasduttore programmabile 3P4W/3P3W

3P4W, trasduttore programmabile 3P3W, programmano il terminale di uscita analogica

Descrizione

1. Modo programmabile di misura, portata di misura

2. U di controllo ed analizzante in tempo reale, I, PF, F, P, Q, parametri di S

3. Terminali di uscita analogica programmabili isolati

4. uscite di impulso di energia, 1 uscita RS-485

Parametro misurato

Caratteristica tecnica

Corrente di CA

Input di segnale

0~5A facoltativo

Consumo di energia: ≤0.1VA alla fase

Capacità di sovraccarico: valore nominale continuo 2X,

100A/1S non continuamente

Portata di misura: 2%~110%

Tensione CA

Tensione in ingresso diretta massima: 693V

Consumo di energia: ≤0.2VA alla fase

Capacità di sovraccarico: valore nominale continuo 2X,

2500V/1S non continuamente

Portata di misura: 5%~110%

Portata di frequenza: 45~55Hz o 55~65Hz facoltativo

Uscita del segnale

Uscita di Digital (comunicazione)

Canale di uscita: 1

Tipo: RS-485, isolato

Protocollo: Modbus RTU

Di baud rate: 1200, 2400, 4800, 9600, 19200bps

Uscita analogica

Canali di uscita: 3 canali

Tipo dell'uscita: 0~1mA, 4~20mA, 0~1V, 0~5V, -20~+20mA, -10~+10V

Tempo di reazione:<400ms>

Altri parametri

Temperatura di operazione: - 10℃~ +60℃

Temperatura di stoccaggio: - 40℃~ +85℃

Umidità di operazione: 5~95%RH

Impiegati. tasso di spostamento: <100ppm>

Tensione notevole: 4000V/1min.

Classe di inquinamento: Class2

Materiale di alloggio: CRNA di infiammabilità. all'UL 94V0

Dimensione dimensionale: 72mmX117mmX113mm
