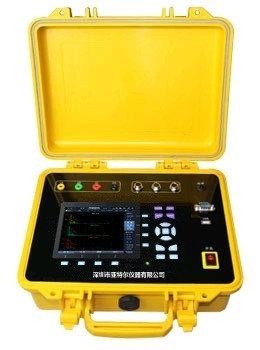

apparecchiatura di prova misuratore portatile

Attrezzatura di prova portatile del tester

Profilo

AT8011 è adatto servizio a società dell'alimentazione elettrica, di operazione di griglia e industriale ed estrazione mineraria

impresa per misurare ed analizzare qualità di potere.

Funzione di Mian

Con le varie interfacce dell'operazione, AT8011 può misurare 3P3W e 3P4W la tensione, la corrente, la frequenza, l'angolo di fase, il fattore di potenza, la potenza attiva, il potere reattivo, potenza apparente.

La misura in tempo reale ed analizza le armoniche ed il secondi contenuto e distorsione delle armoniche di ~63rd anche possono essere misurati;

Visualizzi la forma d'onda in tempo reale di ogni fase;

Visualizzi il diagramma vettoriale in tempo reale, facile controllare i collegamenti sul sito, può identificare il cablaggio automaticamente;

Misuri i vari fenomeni di qualità di potere, registri ed analizzi gli eventi di qualità di potere.

Caratteristiche principali

5,6' LCD di pollice, della matrice di punti 640×480, esposizioni il suggerimento di operazione e dati misurati;

Batteria di Li di grande capacità, l'orario di lavoro continuo più di 7 ore;

IEC standard 61000-4-30;

Misura in tempo reale e parametri elettrici di base record, armonica, luce intermittente, tensione/squilibrio corrente

rapporto, rigonfiamento/immersione, sopra tensione, sotto tensione, tensione di punta ecc;

Varie circostanze d'avviamento stabilite per registrare le onde e gli eventi di guasto;

Funzione di autoprotezione, sicuro ed affidabile;

Il peso della macchina è di meno che 5Kg, compatto ed il peso leggero, facile portare;

Supporto che calibra dal userself.

Caratteristica tecnica

Misura di tensione

Canali: 4 (3 fasi + persone neutrali, AC/DC)

Tensione nominale: CA 50-380Vrms

Campo di misura massimo: 500Vrms

Gamma di frequenza: 42.5Hz-69Hz

Impedenza dell'input: 1.5MΩ/5pF

Consumo di energia massimo: ≤0.035VA/phase (230V)

Capacità di sovraccarico: 1kVAC continuamente, 5kV/1s non continuamente

Forza dell'isolamento: 2.5kVAC, 50Hz/1min

Misura corrente

Canali: 4 (1 input corrente compreso di perdita del canale)

Corrente di ingresso: 10A/100mV, 100A/100mV, 1000A/100mV, 3000A/100mV

Consumo di energia massimo: ≤0.01VA/phase

Forza dell'isolamento: 2.5kVAC, 50Hz/1min

Sistema di campionamento

Risoluzione del campionamento: 4096 digits/10 ciclo (50Hz), 4096 digits/12 ciclo (60Hz), 24 commutatori di A/D delle cifre,

quale si conformano IEC61000-4-30 a classe standard A

Accuratezza

Ingresso/uscita

Input di segnale a distanza: un contatto a secco di 2 canali (consideri parecchi moduli, facoltativi)

Interfaccia dell'uomo-macchina

Schermo di visualizzazione: 5.7inch touch screen, risoluzione 640×480, 65535 colori

Modo di funzionamento: touch screen/topo di battitura

L'esposizione rinfresca:　1s

Reazione chiave: non più di 0.5s

Lingua: Cinese/inglese

Archiviazione di dati

Capacità di archiviazione di dati: 32G

Modo della regolazione di tempo (facoltativo): Segnale di tempo di GPS

Rifornimento di forza ausiliaria

Batteria: lavoro continuo niente di meno che 2 ore con la batteria tutto spesata e interna

Tensione in ingresso dell'adattatore di CA: 85VAC~265VAC, 50/60Hz o 110VDC-370VDC

Tensione in uscita dell'adattatore di CA: 15VDC/1.5A

Porta di comunicazione

USB: 1 canale, norma 2,0

Ethernet: 10M/100M

L'altro parametro

Peso: 5kg
