Fonte standard trifase di CC dell'attrezzatura di prova del misuratore di potenza/CA

Fonte standard trifase di CC dell'attrezzatura di prova del misuratore di potenza/CA

Profilo

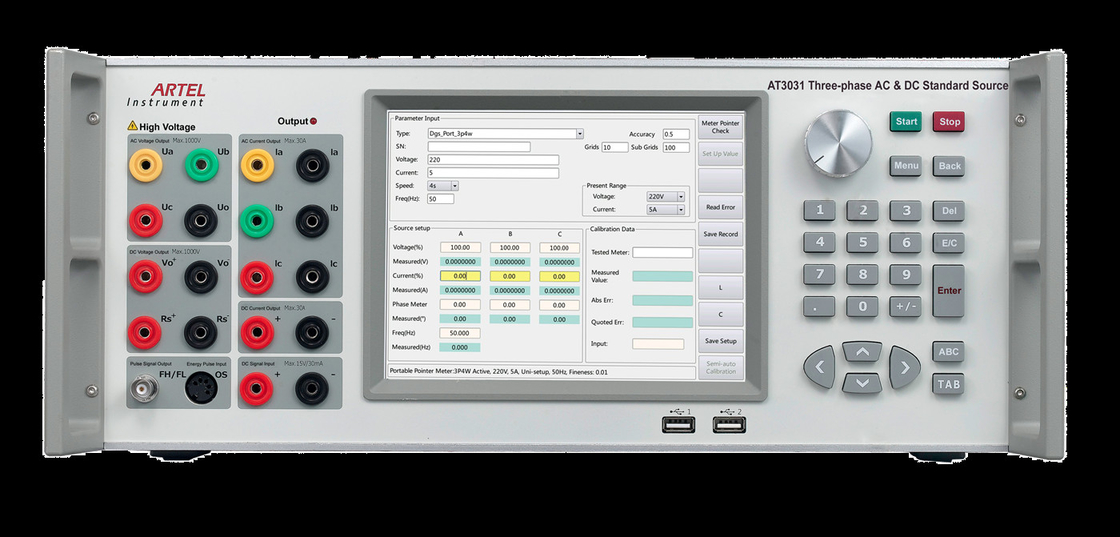

AT3031 è adatto a dipartimento di misura del centro di ricerca, società di griglia di potere,

istituzione ferroviaria e nazionale di misura a tutti i livelli e prova, produzione, calibratura in metro

fabbricazione.

Funzione principale

Sostenga le varie prove compreso l'indicazione il metro, il metro digitale, il metro di energia, ecc.

Produca le seconde armoniche di ~63rd;

Caratteristiche principali:

Alta stabilità, distorsione di forma d'onda bassa;

il touch screen a 8 pollici di colore, collega amichevole, facile da operare;

Fornito dell'interfaccia di RS232, di Ethernet e di WiFi, AT3031 può qualsiasi operazione autonoma di sostegno,

Controllo del PC o controllo terminale senza fili pratico;

Comunichi con il metro collaudato con RS485;

Personalizzi automaticamente e metta a punto il sistema di calibratura e di adeguamento;

L'autoprotezione, allarmante e visualizzante la posizione di sovraccarico per attrezzatura ha prodotto il sovraccarico, cortocircuito di tensione, a circuito aperto corrente;

Automaticamente individui, diagnostichi ed allarmi per guasto.

A distanza aggiornando online, raggiunga facilmente l'aggiornamento del software;

Sostenga la calibratura da userself.

Scriva

CA trifase di AT3031C, fonte standard di CC, classe 0,05

CA trifase di AT3031B, fonte standard di CC, classe 0,1

Caratteristica tecnica

Uscita di tensione CA

Grande uscita di tensione di CA

Gamma: (Sincronizzi A) 30V, 100V, 300V, 660V, 1000V;

(Fase B, C) 30V, 100V, 300V, 660V;

Gamma di adeguamento: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro; Sincronizzi A 1000V: (0~100) %RG;

Risoluzione di adeguamento: 0.01%RG, 0.1%RG, 1%RG, 10%RG per opzione;

Stabilità: 0.005%/1min (0,05 classi), 0.01%/1min (classe 0,1);

Distorsione: ≤0.1% (carico Non capacitivo);

Carico massimo dell'uscita: 25VA ogni fase (carico resistivo);

Accuratezza: 0.05%RG (0,05 classi), 0.1%RG (classe 0,1);

Piccola uscita di tensione di CA

Gamma: sincronizzi A: 75mV, 300mV, 750mV, 3V, 7.5V;

Gamma di adeguamento: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Risoluzione di adeguamento: 0.01%RG, 0.1%RG, 1%RG, 10%RG per opzione;

Stabilità: 0.005%/1min (0,05 classi), 0.01%/1min (classe 0,1);

Distorsione: ≤0.1% (carico Non capacitivo);

Carico massimo dell'uscita: ≥ 25mA

Accuratezza: 0.1%RG (classe 0,1);

Uscita corrente di CA

Gamma: sincronizzi A: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Fase B, C: 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Gamma di adeguamento: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Risoluzione di adeguamento: 0.01%RG, 0.1%RG, 1%RG, 10%RG per opzione;

Stabilità: 0.005%/1min (0,05 classi), 0.01%/1min (classe 0,1);

Distorsione: ≤0.1% (carico Non capacitivo);

Carico massimo dell'uscita: 25VA ogni fase (carico resistivo);

Accuratezza di misura: 200mA e sopra le gamme: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1);

50mA e sotto le gamme: 0.1%RG (classe 0,1);

Output di forza motrice

Stabilità dell'output di forza motrice: 0.01%/2min (classe 0,5), 0.02%/2min (classe 0,1);

Attivo, accuratezza reattiva di misurazione della potenza: 0.05%RG (classe 0,5), 0.1%RG (classe 0,1);

Uscita di angolo di fase

Gamma di adeguamento dell'uscita: 0°~360°;

Risoluzione di adeguamento dell'uscita: 10°, 1°, 0.1°, o 0.01°.

Risoluzione: 0.01°;

Accuratezza: 0.05°.

Uscita di fattore di potenza

Gamma di adeguamento: -1 ~ 0 ~ +1;

Risoluzione di misura: 0,0001;

Accuratezza: 0,0005;

Uscita di frequenza

Gamma di adeguamento: 40Hz ~70Hz;

Risoluzione di adeguamento dell'uscita: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz per opzione;

Risoluzione: 0.001Hz;

Accuratezza: 0,001 hertz;

Messa a punto armonica

Ordine armonico: secondo ~63rd;

Ampiezza armonica: 0~40%;

Angolo armonico: 0°~359.99°;

Errore armonico di messa a punto: secondo ~31st: ≤±0.1%; trentaduesimo ~63rd≤±0.2%;

Uscita di tensione di CC

Gamma (4 linee): 100mV, 300 sistemi MV, 1V, 5V, 20V, 100V, 300V, 1000V;

Gamma di adeguamento: (0~120) %RG; 1000V: (0~110) %RG;

Risoluzione di adeguamento: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stabilità: 0.005%/1min (classe 0,05), 0.01%/1min (classe 0,1);

Ampiezza dell'ondulazione: ≤1%RG (carico Non capacitivo);

Carico dell'uscita: 20V e sopra le gamme: ≥10mA; 5V e sotto le gamme: ≥25mA;

Accuratezza: 0.05%RG (classe 0,05), 0.1%RG (classe 0,1);

Uscita corrente di CC

Gamma: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A;

Gamma di adeguamento: (0~120) %RG;

Risoluzione di adeguamento: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stabilità: 0.005%/1min (0,05 classi), 0.01%/1min (classe 0,1)

Ampiezza dell'ondulazione: ≤1%RG;

Carico dell'uscita: 25A: 25VA, l'altro ≥ 2V delle gamme; 300mA e sotto le gamme ≥25V;

Accuratezza: 10mA e sopra le gamme: 0.05%RG (classe 0,05), 0.1%RG (classe 0,1);

1mA, gamma 3mA: 0.1%RG;

Misura di errori di energia

Limite di base di errore di energia attiva:

±0.05%RD (tensione 15V~660V, 0.05A~36A corrente, PF≥0.5);

±0.1%RD (tensione 15V~660V, 0.02A~0.05A corrente, PF=1);

Limite di base di errore di energia reattiva:

±0.1%RD (tensione 15V~660V, 0.05A~36A corrente, PF≥0.5);

±0.2%RD (tensione 15V~660V, 0.02A~0.05A corrente, PF=1);

Parametri generali

Alimentazione elettrica: 90~265VAC/DC

Frequenza: 50Hz~60Hz

Consumo: 50VA~1000VA

Stato dell'ambiente: 20℃~30℃, parente humidity≤85%

Ambiente di stoccaggio: -20℃~50℃

Dimensione: × del × 440mm di 600mm (l) (w) 176mm (H)

Peso: 28Kg
