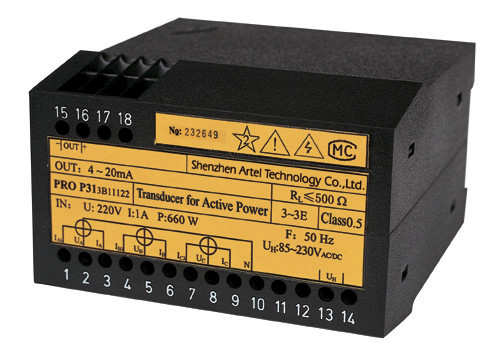

Trasduttore elettrico 220V 500Ω PRO P/Q31 potere attivo/reattivo

Trasduttore elettrico 220V 500Ω PRO P/Q31 potere attivo/reattivo

1. Descrizione di prodotto

Pro trasduttori di serie per le quantità elettriche, dispositivi fondamentali per automazione di processi. Tutti gli nostri strumenti compiono i requisiti importanti ed i regolamenti riguardo alla compatibilità elettromagnetica ed all'isolamento sicuro (norma IEC688-1992 e norma di GB/T 13850-1998). I dispositivi sono stati messi a punto, fabbricato stati e sperimentati conformemente al sistema l'iso 9001 di assicurazione di qualità.

2. Caratteristica tecnica

Accuratezza: Class0.2, 0,5

Rifornimento di forza ausiliaria: 85V~265VDC/AC 24V~80VDC/AC

Stabilità: Tasso annuale ≤±0.2% del cambiamento

Capacità di sovraccarico introdotta:

Capacità di sovraccarico continua ≤1.5X

Tensione transitoria Limit≤3X Limit≤30X corrente di capacità di sovraccarico

Uscita:

Uscita costante di tensione, resistenza del carico    Rext≥250Ω

Uscita corrente costante, resistenza del carico    Rext≤500Ω

Wave alternante: ≤18mV (Picco-picco)

Tempo di reazione: ≤300ms

Tensione colpente: ≤2.5kV

Temperatura di funzionamento: -10℃~+55℃

Temperatura di stoccaggio: -40℃~+85℃

Umidità relativa della media annuale: ≤90%RH

Installazione: Ferrovia di BACCANO 35mm

Dimensione: 105mm×69mm×112mm

Periodo di garanzia: 2 anni

3. dati tecnici

Tensione in ingresso:        100V, 220V, 380V, 600V

Corrente di ingresso:        0A~1A, 0A~2A, 0A~5A

Celle di misura: Singola componente (vestito per la monofase, 3P3W ha equilibrato, 3P4W ha equilibrato)

Componenti doppie (per 3P3W ha squilibrato)

Componenti triple (per 3P4W ha squilibrato)

Fattore di potenza: Active Power COSφ Active Power 0~1 (One Direction) - 1~0~1 (Bi-direzione)

Uscita: 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0V~±10V

4. schema elettrico

PRO schema elettrico P/Q31 (monofase)

PRO schema elettrico P/Q31 (3P4W)

PRO schema elettrico P/Q31 (uscita doppia)

Note: Il bisogno del collegamento 3W3P rimuove «IB, IB, N», bisogno del collegamento di monofase

rimuova «IB, IB, IC, IC, il UC, N», «UB» si collegano alla linea nulla.
