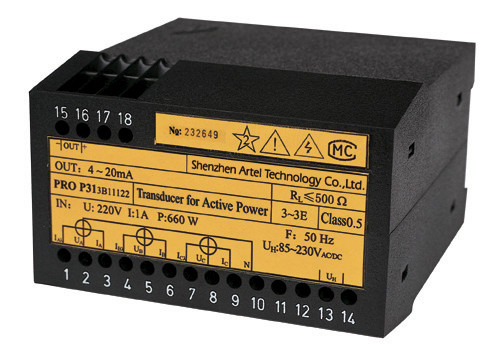

fattore di potenza attivo/reattivo del PRO trasduttore elettrico di 3P 3W 1.5X 600V

fattore di potenza attivo/reattivo del PRO trasduttore elettrico di 3P 3W 1.5X 600V

1. descrizione di prodotto

Pro trasduttori di serie per le quantità elettriche, dispositivi fondamentali per automazione di processi. Tutti nostri

gli strumenti compiono i requisiti importanti ed i regolamenti riguardo alla compatibilità elettromagnetica

ed isolamento sicuro (norma IEC688-1992 e norma di GB/T 13850-1998). I dispositivi sono stati

messo a punto, manifatturiero e sperimentato conformemente al sistema iso 9001 di assicurazione di qualità.

2. caratteristica tecnica

Accuratezza: Class0.2, 0,5

Rifornimento di forza ausiliaria: 85V~265VDC/AC 24V~80VDC/AC

Stabilità: Tasso annuale ≤±0.2% del cambiamento

Capacità di sovraccarico introdotta:

Capacità di sovraccarico continua ≤1.5X

Tensione transitoria Limit≤3X Limit≤30X corrente di capacità di sovraccarico

Uscita:

Uscita costante di tensione, resistenza del carico    Rext≥250Ω

Uscita corrente costante, resistenza del carico    Rext≤500Ω

Wave alternante: ≤18mV (Picco-picco)

Tempo di reazione: ≤300ms

Tensione colpente: ≤2.5kV

Temperatura di funzionamento: -10℃~+55℃

Temperatura di stoccaggio: -40℃~+85℃

Umidità relativa della media annuale: ≤90%RH

Installazione: Ferrovia di BACCANO 35mm

Dimensione: 105mm×69mm×112mm

Periodo di garanzia: 2 anni

3. dati tecnici

Modo di misurazione: monofase, 3P3W

Tensione in ingresso: 100V, 220V, 380V, 600V

Corrente di ingresso: 0A~1A, 0A~2A, 0A~5A

Fattore di potenza: cosφ 0~1, sinφ0~1

Uscita: 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0V~±10V

4. Schema elettrico

PRO schema elettrico S32 (3P3W)

Note: il bisogno del collegamento di monofase rimuove «IB, IB, N», bisogno del collegamento di monofase rimuove «I3*, I3, L3»,

«L2» si collegano alla linea nulla.
